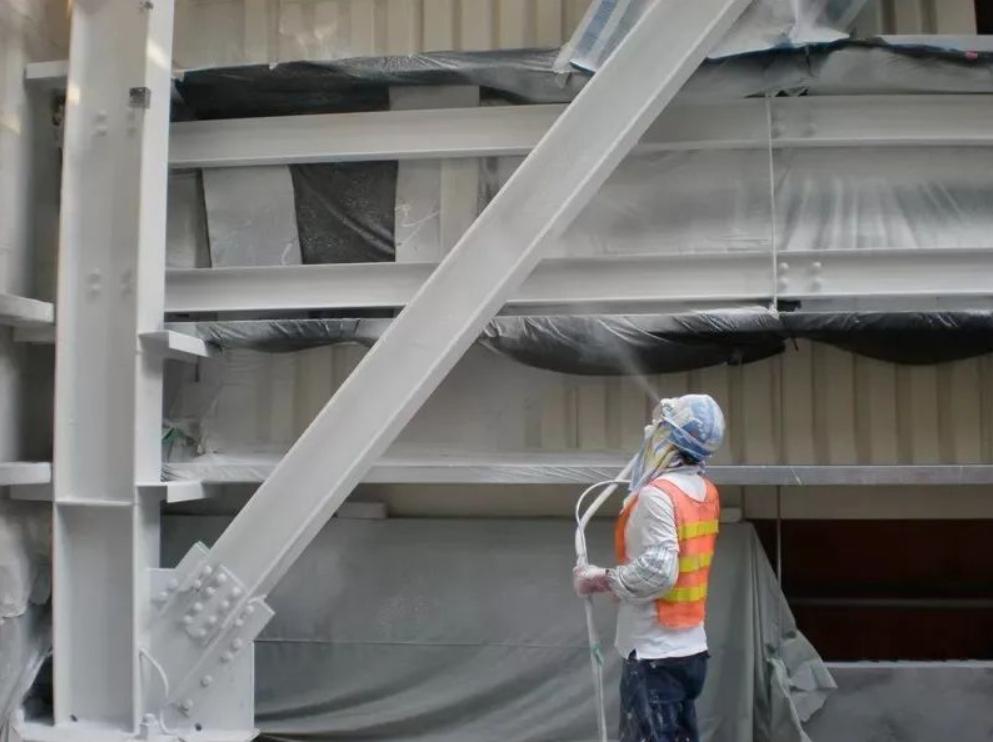

Dè na diofar sheòrsaichean de cheanglaichean stàilinn?

Is e eileamaidean structarail a th’ ann an ceanglaichean a thathas a’ cleachdadh airson a bhith a’ ceangal diofar bhuill de fhrèam stàilinn structarail. Tha Structar Stàilinn na cho-chruinneachadh de na diofar bhuill leithid “Beams, Colbhan” a tha ceangailte ri chèile, mar as trice aig luchd-ceangail ball gus am bi e a’ sealltainn aon aonad co-dhèanta.

Co-phàirtean ceangail

Boltaichean
Tàthadh
Ceangal Plataichean
A 'ceangal ceàrnan

Ceanglaichean ann an structaran stàilinn

· Ceanglaichean ceangailte

Am faca tu drochaidean, trèanaichean, goileadairean, itealain, no structaran mòra a tha a’ cumail ri structar coltach ri putan? Uill, canar Rivet ris a’ phutan sin. Is e seòrsa de inneal meacanaigeach a th’ ann an joints riveted a thathas a’ cleachdadh gus dà phìos stuth no barrachd a cheangal ri chèile. Tha iad air an dèanamh suas de shreath de shnàthadan, a tha air an cur a-steach tro thuill anns an stuth agus an uairsin air an deformachadh no air an “suidheachadh” gus ceangal tèarainte a chruthachadh.

Is e slat cruinn a th’ ann an rivet a thathas a’ cleachdadh gus dà structar duilleag meatailt a cheangal oir tha na joints a chaidh a chruthachadh bho na slatan tlàth stàilinn no copair sin nas làidire na na joints tàthaichte agus a’ tabhann co-chruinneachadh nas luaithe.

Fig 1: Structar Rivet

Ann an dòigh shìmplidh, is e seòrsa de fastener maireannach a th’ ann an co-bhann riveted a thathas a’ cleachdadh gus lannan meatailt no earrannan stàilinn rollaichte a cheangal ri chèile. Tha na joints sin air an cleachdadh gu mòr ann an structaran stàilinn no obraichean structarail leithid drochaidean, trusgan mullaich, agus ann an soithichean cuideam leithid tancaichean stòraidh & goileadairean.

· Ceanglaichean Bolted

Tha an ceangal bolted am measg nan joints snàthaichte as cumanta. Tha iad nam prìomh dhòigh air gluasad luchdan ann an co-phàirtean inneal. Is e na prìomh eileamaidean de cheangal bolted fastener snàithleach agus cnò a chuireas casg air a’ bholt a leigeil ma sgaoil.

Bidh joints bolted air an cleachdadh gu farsaing ann an togail agus dealbhadh inneal mar dhòigh air pàirtean a cheangal ri chèile. Tha an seòrsa seo de cho-bhanntachd air a dhèanamh suas de fastener snàithleach fireann, leithid bolt, agus snàithlean sgriubha boireann a tha a’ maidseadh pàirtean eile nan àite. Is e joints teannachaidh agus joints rùsgaidh an dà phrìomh sheòrsa de dhealbhadh còmhla le bolt. Fhad ‘s a tha dòighean ceangail eile, a’ toirt a-steach tàthadh, riveting, adhesives, innealan-naidheachd, prìneachan, agus iuchraichean, cuideachd cumanta, bidh joints le bolt air an cleachdadh gu tric gus stuthan a cheangal agus structaran meacanaigeach a chruthachadh. Gu bunaiteach, is e measgachadh de fastener agus cnò a th’ ann an joint bolted, le bolt fada agus cnò mar eisimpleir àbhaisteach

Tha joints Bolted air am mìneachadh mar joints dealaichte a thathas a’ cleachdadh gus pàirtean inneal a chumail ri chèile tro cheangal snàithleach, i.e. bolt agus cnò. Leis gu bheil na joints sin den mheasgachadh neo-mhaireannach, faodar buill a chuir às a chèile airson cumail suas, sgrùdadh agus ath-nuadhachadh gun a bhith a’ dèanamh cron air na pàirtean fa-leth.

Tha joints Bolted gu math nas fheàrr na joints maireannach leithid tàthadh agus seamannan, a nì cron air co-phàirtean nuair a thèid na pàirtean a chuir às a chèile. Tha tagraidhean a’ toirt a-steach ceangal dà phàirt a dh’ fheumar a chuir às a chèile bho àm gu àm.

Tha na joints bolted gu ìre mhòr air an dèanamh suas de dhà phàirt. Tha e na mheasgachadh de fastener agus cnò. Tha e air a dhèanamh suas de bolt fada le cnò air. Tha am bolt air a chuir a-steach don toll ro-drileadh anns na co-phàirtean, agus tha an cnò an uairsin air a theannachadh air snàithlean suirghe a’ bholt. Is e ceangal le bolt an teirm coitcheann airson a’ bholt is a’ chnò.

Bithear a’ cruthachadh snàithleanan le bhith a’ cruthachadh groove helical air taobh a-muigh cas cruinn no toll. Tha raon farsaing de àrainneachdan obrachaidh ann agus cleachdaidhean airson na joints bolted. Tha tomhasan àbhaisteach suidhichte airson na diofar sheòrsaichean sin. Bidh seo a’ dèanamh cinnteach gu bheil na joints bolted eadar-mhalairteach airson diofar bhrandan.

Figear 1: Diagram Co-phàirteach Bolted

· Ceanglaichean tàthaichte

Seòrsa FIONNLAIDHEAN WELDED

Faodar na seòrsaichean bunaiteach de joints tàthaichte a sheòrsachadh a rèir an seòrsa tàthaidh, suidheachadh tàthadh agus an seòrsa co-phàirteach.

1. Stèidhichte air an t-seòrsa weld

Stèidhichte air an t-seòrsa tàthaidh, faodar tàthadh a sheòrsachadh a-steach gu weld fillet, groove weld (no butt weld), plug weld, slot tàthadh, spot weld msaa.

1.1. Tàthadh groove (tàthadh butt)

Thathas a’ toirt seachad tàthadh groove (tàthadh butt) agus tàthadh fillet nuair a tha na buill a tha ri cheangal air an lìnigeadh. Tha tàthadh groove nas daoire leis gu bheil feum air ullachadh iomall. Faodar tàthadh groove a chleachdadh gu sàbhailte ann am buill le cuideam mòr. Tha tàthadh butt ceàrnagach air a thoirt seachad suas gu truinnsear de 8mm a-mhàin. Tha diofar sheòrsaichean tàthadh butt air an sealltainn ann am Figear 16.

1.2. Tàthadh fillet

Bithear a’ toirt seachad tàthadh fillet nuair a tha dà bhall a thèid còmhla ann an diofar phlèanaichean. Leis gu bheil an suidheachadh seo a’ tachairt nas trice, tha tàthadh fillet nas cumanta na tàthadh butt. Tha tàthadh fillet nas fhasa a dhèanamh leis gu bheil feum air nas lugha de dh’ ullachadh uachdar. A dh'aindeoin sin, chan eil iad cho làidir ris na tàthadh groove agus bidh iad ag adhbhrachadh cuideam. Is fheàrr le tàthadh fillet ann am buill le cuideam aotrom far a bheil stiffness seach neart a’ riaghladh an dealbhadh. Tha na diofar sheòrsaichean tàthadh fillet air an sealltainn ann am Figear 17.

1.3. Slot agus tàthadh plug

Bithear a’ cleachdadh tàthadh sliotan is plug gus cur ri tàthadh fillet far nach urrainnear an tàthadh fillet a tha a dhìth a choileanadh.

2. Stèidhichte air suidheachadh weld

Stèidhichte air suidheachadh an tàthaidh, faodar tàthadh a sheòrsachadh a-steach gu tàthadh còmhnard, tàthadh còmhnard, tàthadh dìreach, tobar os cionn msaa.

Stèidhichte air an t-seòrsa de joints

A rèir an t-seòrsa de joints, faodar tàthadh a sheòrsachadh a-steach do joints tàthaichte butt, joints tàthaichte uchd, joints tàthaichte tee agus joints tàthaichte oisean.
